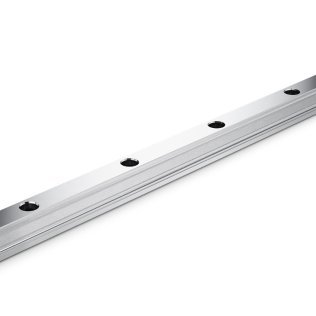

MONORAIL Rotaia BM S
- Acciaio per cuscinetti a rulli, superfici temprate
- Eccellenti proprietà dinamiche e numerosi vantaggi commerciali
- Disponibile come guida standard (N)
- Dimensioni BM 15 - BM 45
- Lunghezze delle guide configurabili individualmente
- Tutte le classi di precisione disponibili
- Rettilineità KC
- Non rivestito
- Avvitabile dall'alto
- Profilo della guida trapezoidale
- Eccellenti proprietà dinamiche e numerosi vantaggi commerciali
- Disponibile come guida standard (N)
- Dimensioni BM 15 - BM 45
- Lunghezze delle guide configurabili individualmente
- Tutte le classi di precisione disponibili
- Rettilineità KC
- Non rivestito
- Avvitabile dall'alto
- Profilo della guida trapezoidale

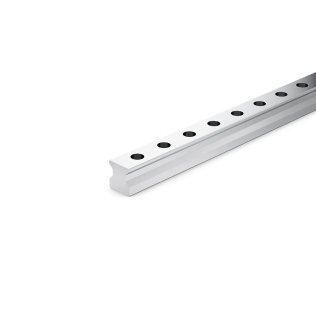

MONORAIL Rotaia MR S
- Cuscinetti a rulli in acciaio, superfici temprate
- Elevata rigidità, grande capacità di carico dinamico e statico
- Disponibile come guida standard (N)
- Dimensioni MR 25 - MR 65
- Lunghezze delle guide configurabili individualmente
- Tutte le classi di precisione disponibili
- Rettilineità KC
- Non rivestito
- Avvitabile dall'alto
- Geometria a O per ottenere un assorbimento uniforme ed elevato delle forze
- Elevata rigidità, grande capacità di carico dinamico e statico
- Disponibile come guida standard (N)
- Dimensioni MR 25 - MR 65
- Lunghezze delle guide configurabili individualmente
- Tutte le classi di precisione disponibili
- Rettilineità KC
- Non rivestito
- Avvitabile dall'alto
- Geometria a O per ottenere un assorbimento uniforme ed elevato delle forze
Rotaia MINIRAIL
- Acciaio inossidabile, temprato
- Affidabilità del processo grazie a un design superiore
- Basso rischio di contaminazione grazie allo spazio ridotto tra carrello e guida
- Preciso, robusto, resistente
- La gamma comprende le larghezze standard delle guide di 7, 9, 12 e 15, nonché le larghezze maggiori di 14, 18, 24 e 42.
- Disponibile in due classi di precisione (G1 e G3)
- Lunghezze delle guide configurabili
- Il profilo ad arco gotico dei binari di guida consente elevate capacità di carico
- Affidabilità del processo grazie a un design superiore
- Basso rischio di contaminazione grazie allo spazio ridotto tra carrello e guida
- Preciso, robusto, resistente
- La gamma comprende le larghezze standard delle guide di 7, 9, 12 e 15, nonché le larghezze maggiori di 14, 18, 24 e 42.
- Disponibile in due classi di precisione (G1 e G3)
- Lunghezze delle guide configurabili
- Il profilo ad arco gotico dei binari di guida consente elevate capacità di carico
Carro MONORAIL BM W
- Cuscinetti a rulli in acciaio, temprati in profondità
- Guida a 4 corone di sfere in disposizione O
- Funzionamento fluido e uniforme grazie all'attrito minimo
- Varie opzioni di lubrificazione
- Velocità massima 5 m/s
- Accelerazione massima 100 m/s²
- Applicabile a una temperatura di esercizio compresa tra -40°C e + 80°C
- Utilizzabile in applicazioni industriali con elevate esigenze di velocità, affidabilità e costanza delle caratteristiche di marcia
- Guida a 4 corone di sfere in disposizione O
- Funzionamento fluido e uniforme grazie all'attrito minimo
- Varie opzioni di lubrificazione
- Velocità massima 5 m/s
- Accelerazione massima 100 m/s²
- Applicabile a una temperatura di esercizio compresa tra -40°C e + 80°C
- Utilizzabile in applicazioni industriali con elevate esigenze di velocità, affidabilità e costanza delle caratteristiche di marcia

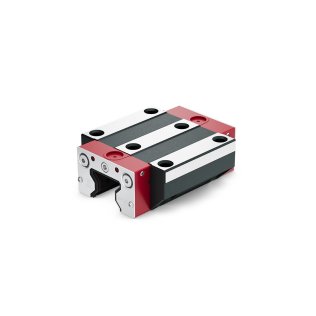

Carro MONORAIL MR W
- Acciaio per cuscinetti temprato
- Elevata rigidità grazie ai rulli con profilo logaritmico come elementi volventi
- Grande capacità di carico dinamico e statico
- Funzionamento molto fluido
- Varietà di opzioni di lubrificazione
- Velocità massima 3 m/s
- Accelerazione massima 50 m/s²
- Utilizzabile a una temperatura di esercizio compresa tra -40°C e + 80°C
- Condizione costruttiva 4S
- Elevata rigidità grazie ai rulli con profilo logaritmico come elementi volventi
- Grande capacità di carico dinamico e statico
- Funzionamento molto fluido
- Varietà di opzioni di lubrificazione
- Velocità massima 3 m/s
- Accelerazione massima 50 m/s²
- Utilizzabile a una temperatura di esercizio compresa tra -40°C e + 80°C
- Condizione costruttiva 4S

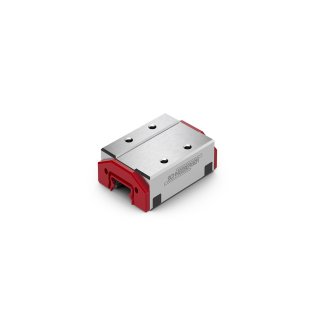

Carrozza MINIRAIL
- Acciaio inossidabile, temprato passante
- Affidabilità del processo grazie a un design superiore
- Velocità fino a 5 m/s e accelerazione fino a 300 m/s2
- I carrelli, rifiniti con precisione, possono essere scambiati a piacere
- Basso rischio di contaminazione grazie allo spazio ridotto tra carrello e guida
- Basse pulsazioni di traslazione grazie al ricircolo di sfere dalla forma ottimale
- Compatibile con il vuoto fino a 10-7 mbar
- Campo di temperatura da -40 °C a + 80 °C
- Disponibile in quattro lunghezze: MNNS (corto), MNN (standard), MNNL (lungo) e MNNXL (extra lungo)
- Affidabilità del processo grazie a un design superiore
- Velocità fino a 5 m/s e accelerazione fino a 300 m/s2
- I carrelli, rifiniti con precisione, possono essere scambiati a piacere
- Basso rischio di contaminazione grazie allo spazio ridotto tra carrello e guida
- Basse pulsazioni di traslazione grazie al ricircolo di sfere dalla forma ottimale
- Compatibile con il vuoto fino a 10-7 mbar
- Campo di temperatura da -40 °C a + 80 °C
- Disponibile in quattro lunghezze: MNNS (corto), MNN (standard), MNNL (lungo) e MNNXL (extra lungo)
Tappi in plastica
- Utilizzato come metodo economico per chiudere i fori di fissaggio della guida.
- Può essere montato manualmente con strumenti piuttosto semplici
- Consigliato per l'uso con assi protetti o in ambienti con bassi livelli di contaminazione, ad esempio per la movimentazione.
- Accessorio MONORAIL BM
- Quantità fornita: Confezione da 25 pezzi
- Può essere montato manualmente con strumenti piuttosto semplici
- Consigliato per l'uso con assi protetti o in ambienti con bassi livelli di contaminazione, ad esempio per la movimentazione.
- Accessorio MONORAIL BM
- Quantità fornita: Confezione da 25 pezzi
Tergipista supplementare Viton
- I tergicristalli supplementari ZBV offrono una protezione aggiuntiva dei carrelli in ambienti fortemente contaminati
- In Viton® (fluoroelastomero)
- Adatti all'uso con refrigeranti aggressivi
- L'installazione a posteriori è possibile senza dover rimuovere il carrello dalla rotaia
- Utilizzabile in combinazione con i tergicristalli metallici ABM
- Accessorio MONORAIL BM
- In Viton® (fluoroelastomero)
- Adatti all'uso con refrigeranti aggressivi
- L'installazione a posteriori è possibile senza dover rimuovere il carrello dalla rotaia
- Utilizzabile in combinazione con i tergicristalli metallici ABM
- Accessorio MONORAIL BM
Tergipista supplementare di lamiera
- Tergicristalli metallici in acciaio inox
- Utilizzati per proteggere i labbri di tenuta dei carrelli e i tergicristalli supplementari dai trucioli di metallo caldi
- Le particelle di sporco grandi e sciolte vengono spinte via
- Ideale in combinazione con i tergicristalli supplementari ZBV
- Accessorio MONORAIL BM
- Utilizzati per proteggere i labbri di tenuta dei carrelli e i tergicristalli supplementari dai trucioli di metallo caldi
- Le particelle di sporco grandi e sciolte vengono spinte via
- Ideale in combinazione con i tergicristalli supplementari ZBV
- Accessorio MONORAIL BM
Cartuccia di lubrificazione
- Apporto di lubrificazione assicurato in qualsiasi posizione di montaggio
- Lunghi intervalli di lubrificazione fino a 5.000 km o 12 mesi a seconda dell'utilizzo
- Aperture di rifornimento chiuse con viti
- Riduzione dell'esborso per la lubrificazione e gli accessori
- Basso impatto ambientale grazie al consumo minimo di lubrificante
- I tergicristalli hanno una lunga durata in quanto l'olio viene fornito anche alla superficie superiore della rotaia
- Le piastre di lubrificazione hanno le stesse dimensioni delle piastre anteriori dei vagoni
- Utilizzati in ambienti asciutti e puliti, ad esempio sugli assi ausiliari delle macchine utensili.
- Accessorio MONORAIL BM
- Lunghi intervalli di lubrificazione fino a 5.000 km o 12 mesi a seconda dell'utilizzo
- Aperture di rifornimento chiuse con viti
- Riduzione dell'esborso per la lubrificazione e gli accessori
- Basso impatto ambientale grazie al consumo minimo di lubrificante
- I tergicristalli hanno una lunga durata in quanto l'olio viene fornito anche alla superficie superiore della rotaia
- Le piastre di lubrificazione hanno le stesse dimensioni delle piastre anteriori dei vagoni
- Utilizzati in ambienti asciutti e puliti, ad esempio sugli assi ausiliari delle macchine utensili.
- Accessorio MONORAIL BM
Guida di montaggio
- Richiesto quando un carrello deve essere rimosso dal binario
- Consigliare: Lasciare la guida di montaggio nel carrello per proteggere le sfere dalla contaminazione.
- le due viti interne di fissaggio del carrello possono essere inserite e serrate attraverso i due fori nella guida di montaggio
- Accessorio MONORAIL BM
- Consigliare: Lasciare la guida di montaggio nel carrello per proteggere le sfere dalla contaminazione.
- le due viti interne di fissaggio del carrello possono essere inserite e serrate attraverso i due fori nella guida di montaggio
- Accessorio MONORAIL BM
Tappi in plastica
- Utilizzato come metodo economico per chiudere i fori di fissaggio della guida.
- Può essere montato manualmente con strumenti piuttosto semplici
- Consigliato per l'uso con assi protetti o in ambienti con bassi livelli di contaminazione, ad esempio per la movimentazione.
- Accessorio MONORAIL MR
- Quantità fornita: Confezione da 25 pezzi
- Può essere montato manualmente con strumenti piuttosto semplici
- Consigliato per l'uso con assi protetti o in ambienti con bassi livelli di contaminazione, ad esempio per la movimentazione.
- Accessorio MONORAIL MR
- Quantità fornita: Confezione da 25 pezzi
Tappi in ottone
- Utilizzato in applicazioni con maggiore contaminazione o influenze di temperatura esterna, ad esempio in caso di impatto di trucioli o quando è richiesta una superficie della rotaia liscia e priva di fessure.
- per una corretta installazione si consiglia l'uso di un attrezzo idraulico per il montaggio di MWH.
- Accessorio MONORAIL MR
- per una corretta installazione si consiglia l'uso di un attrezzo idraulico per il montaggio di MWH.
- Accessorio MONORAIL MR
Tappi in acciaio
- In acciaio inox
- tappi in acciaio in due parti adatti per applicazioni con maggiori esigenze di stabilità meccanica delle superfici delle rotaie, ad esempio in presenza di carichi meccanici più elevati o in spazi aperti per i trucioli
- Combinano i vantaggi di un'installazione semplice e molto precisa con un elevato grado di stabilità meccanica.
- Accessorio MONORAIL MR
- tappi in acciaio in due parti adatti per applicazioni con maggiori esigenze di stabilità meccanica delle superfici delle rotaie, ad esempio in presenza di carichi meccanici più elevati o in spazi aperti per i trucioli
- Combinano i vantaggi di un'installazione semplice e molto precisa con un elevato grado di stabilità meccanica.
- Accessorio MONORAIL MR
Tergipista supplementare Viton
- Forniscono una protezione aggiuntiva ai carrelli in ambienti fortemente contaminati
- In Viton® (fluoroelastomero)
- Adatti all'uso con refrigeranti aggressivi
- L'installazione a posteriori è possibile senza la necessità di rimuovere il carrello dalla rotaia
- Utilizzabile in combinazione con i tergicristalli metallici ASM
- Accessorio MONORAIL MR
- In Viton® (fluoroelastomero)
- Adatti all'uso con refrigeranti aggressivi
- L'installazione a posteriori è possibile senza la necessità di rimuovere il carrello dalla rotaia
- Utilizzabile in combinazione con i tergicristalli metallici ASM
- Accessorio MONORAIL MR
Tergipista supplementare di lamiera
- In acciaio inox
- Utilizzato quando è necessario rimuovere grandi particelle di sporco sciolte sulla guida.
- Lo spazio radiale tra il tergicristallo e la guida è più stretto rispetto a quello del pannello frontale MR-4S ed è quindi progettato in modo tale che le particelle non possano rimanere bloccate
- Efficace se combinato con tergicristalli ZCV aggiuntivi
- Accessorio MONORAIL MR
- Utilizzato quando è necessario rimuovere grandi particelle di sporco sciolte sulla guida.
- Lo spazio radiale tra il tergicristallo e la guida è più stretto rispetto a quello del pannello frontale MR-4S ed è quindi progettato in modo tale che le particelle non possano rimanere bloccate
- Efficace se combinato con tergicristalli ZCV aggiuntivi
- Accessorio MONORAIL MR
Guida di montaggio
- Richiesto quando un carrello deve essere rimosso dal binario
- Consigliare: Lasciare la guida di montaggio nel carrello per proteggere le sfere dalla contaminazione.
- Le due viti interne di fissaggio del carrello possono essere inserite e serrate attraverso i due fori della guida di montaggio.
- Accessorio MONORAIL MR
- Consigliare: Lasciare la guida di montaggio nel carrello per proteggere le sfere dalla contaminazione.
- Le due viti interne di fissaggio del carrello possono essere inserite e serrate attraverso i due fori della guida di montaggio.
- Accessorio MONORAIL MR
Cartuccia di lubrificazione
- Apporto di lubrificazione assicurato in qualsiasi posizione di montaggio
- Lunghi intervalli di lubrificazione fino a 5.000 km o 12 mesi a seconda dell'utilizzo
- Aperture di rifornimento chiuse con viti
- Riduzione dell'esborso per la lubrificazione e gli accessori
- Basso impatto ambientale grazie al consumo minimo di lubrificante
- I tergicristalli hanno una lunga durata in quanto l'olio viene fornito anche alla superficie superiore della rotaia
- Le piastre di lubrificazione hanno le stesse dimensioni delle piastre anteriori dei vagoni
- Utilizzate in ambienti asciutti e puliti, ad esempio sugli assi ausiliari delle macchine utensili
- Lunghi intervalli di lubrificazione fino a 5.000 km o 12 mesi a seconda dell'utilizzo
- Aperture di rifornimento chiuse con viti
- Riduzione dell'esborso per la lubrificazione e gli accessori
- Basso impatto ambientale grazie al consumo minimo di lubrificante
- I tergicristalli hanno una lunga durata in quanto l'olio viene fornito anche alla superficie superiore della rotaia
- Le piastre di lubrificazione hanno le stesse dimensioni delle piastre anteriori dei vagoni
- Utilizzate in ambienti asciutti e puliti, ad esempio sugli assi ausiliari delle macchine utensili
SN3-T
Item #: 580 105 853
Flush type grease nipple M3
suitable for size BM 15, BM 20*, BM 25*, BM 30* and MR 25*
*different thread diameters available depending on the lubrication connection. Please refer to the drawing on our product detail page for the carriages.
Prezzo non disponibile
SN6
Item #: 580 100 354
Hydraulic-type grease nipple straight
suitable for size BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 to MR 65
*different thread diameters available depending on the lubrication connection. Please refer to the drawing on our product detail page for the carriages.
Prezzo non disponibile
SN6-45
Item #: 580 100 350
Hydraulic-type grease nipple 45°
suitable for size BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 to MR 65
*different thread diameters available depending on the lubrication connection. Please refer to the drawing on our product detail page for the carriages.
Prezzo non disponibile
SN6-T
Item #: 580 101 531
Flush type grease nipple M6
suitable for size BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 to MR 65
*different thread diameters available depending on the lubrication connection. Please refer to the drawing on our product detail page for the carriages.
Prezzo non disponibile
SN6-90
Item #: 580 103 191
Hydraulic-type grease nipple 90°
suitable for size BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 to MR 65
*different thread diameters available depending on the lubrication connection. Please refer to the drawing on our product detail page for the carriages.
Prezzo non disponibile
SA6-RD
Item #: 580 003 513
Lubrication adapter M8 round-head
suitable for size BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 to MR 65
*different thread diameters available depending on the lubrication connection. Please refer to the drawing on our product detail page for the carriages.
Prezzo non disponibile
SA6-6KT-M8x1
Item #: 580 003 510
Lubrication adapter M8 hexagon head
suitable for size BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 to MR 65
*different thread diameters available depending on the lubrication connection. Please refer to the drawing on our product detail page for the carriages.
Prezzo non disponibile
