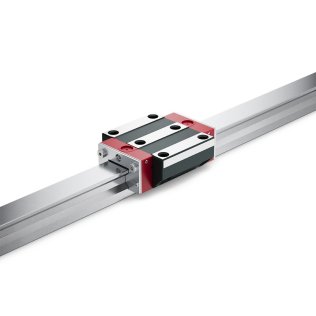

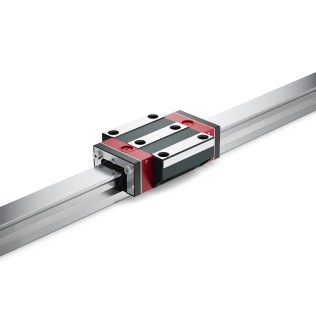

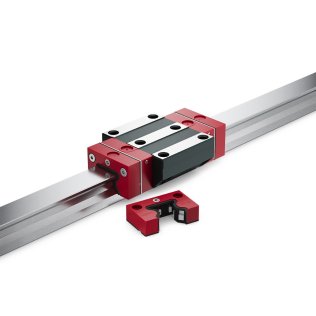

A
|
Altezza del sistema in mm
|
36
|
|
B
|
Larghezza del carrello in mm
|
70
|
|
B2
|
Distanza tra le facce di posizionamento
|
23,5
|
|
C1
|

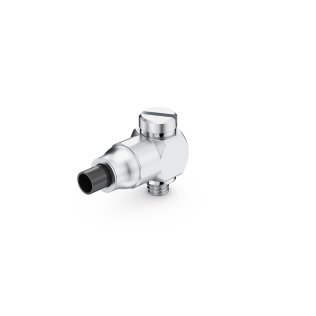

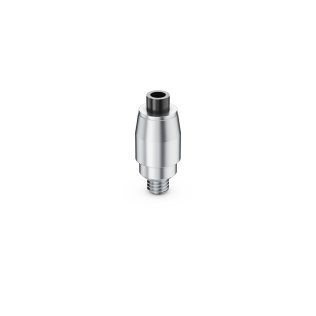

Posizione del foro di lubrificazione centrale anteriore
|
5,5
|
|
C3
|
Posizione del foro di lubrificazione laterale
|
3,5
|
|
C4
|
Posizione del foro di lubrificazione laterale
|
13
|
|
C7
|
Posizione del foro di lubrificazione laterale
|
12
|
|
J
|
altezza del carrello
|
29,5
|
|
L
|
lunghezza del carrello
|
88
|
|
L1
|
distanza tra i fori di fissaggio esterni
|
45
|
|
L2
|
Distanza tra i fori di fissaggio interni
|
40
|
|
L6
|
lunghezza del corpo in acciaio
|
60
|
|
|
Dist. tra i fori di fissaggio trasversali
|
57
|
|
|
Altezza riferimento carrello
|
7,5
|
