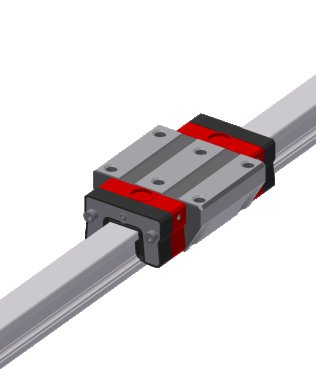

A
|
Altezza del sistema in mm
|
42
|
|
B
|
Larghezza del carrello in mm
|
62
|
|
B2
|
Distanza tra le facce di posizionamento
|
17
|
|
C1
|
Posizione del foro di lubrificazione centrale anteriore
|
10
|
|
C3
|
Posizione del foro di lubrificazione laterale
|
10
|
|
C4
|
Posizione del foro di lubrificazione laterale
|
22,2
|
|
C7
|
Posizione del foro di lubrificazione laterale
|
21,7
|
|
J
|
altezza del carrello
|
38,9
|
|
L
|
lunghezza del carrello
|
97,6
|
|
L1
|
distanza tra i fori di fissaggio esterni
|
40
|
|
L2
|
Distanza tra i fori di fissaggio interni
|
40
|
|
L6
|
lunghezza del corpo in acciaio
|
69,4
|
|
|
Altezza riferimento carrello
|
17
|
