Carro MONORAIL (BM-W-20-K-G0-V1-CN)

Item #: BM-W-20-K-G0-V1-CN

Reference side

Greasing option *

Greasing *

Internal order processing *

Disponibilità

Non in magazzino

Typically ships within 4-6 Settimana

Il prodotto non è in stock. Vi preghiamo di contattarci per informazioni.

	Numero di materiale	584 104 793
	Tipo (carrello MONORAIL)	BM
	Modulo di costruzione del carrello	K
	Dimensione di costruzione	20
	Classe di precisione	G0
	Preload class	V1
	Rivestimento	CN

A	Altezza del sistema in mm	28
B	Larghezza del carrello in mm	44
B2	Distanza tra le facce di posizionamento	12
C1	Posizione del foro di lubrificazione centrale anteriore	4
C3	Posizione del foro di lubrificazione laterale	3,2
C4	Posizione del foro di lubrificazione laterale	18,9
C7	Posizione del foro di lubrificazione laterale	18,4
J	altezza del carrello	23,5
L	lunghezza del carrello	48,7
L6	lunghezza del corpo in acciaio	25,7
	Dist. tra i fori di fissaggio trasversali	32
	Altezza riferimento carrello	6,5

C0	Capacità di carico statico (N)	13.100
C100	Capacità di carico dinamico (N)	8.400
	Coppia stat. trasv. ammissibile (Nm)	150
	Coppia stat. long. ammissibile (Nm)	58
	Coppia din. trasv. ammissibile (Nm)	99
	Cop. dinam. longitud. ammissib. (Nm)	37
	Peso guida (kg)	0,3

Carro MONORAIL (BM-W-20-K-G0-V1-CN)

Prodotti correlati

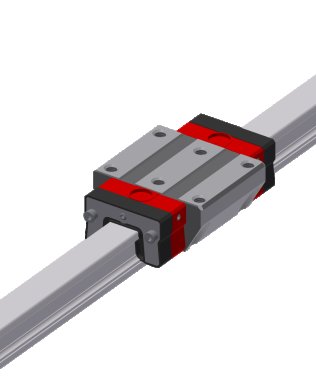

Tergipista supplementare Viton ZBV 20

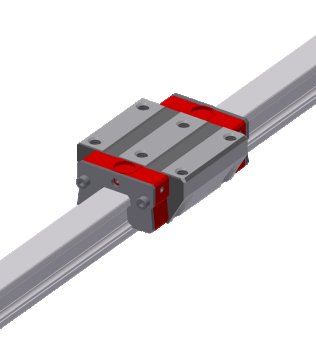

Tergipista supplementare di lamiera ABM 20

Cartuccia di lubrificazione SPL 20-BM

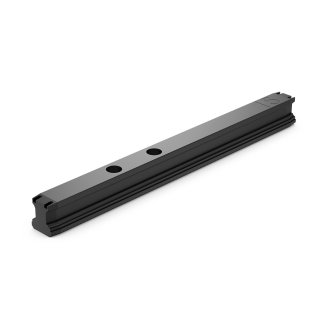

Guida di montaggio MBM 20
