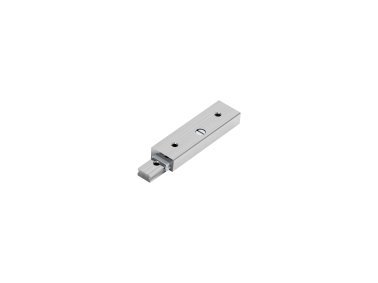

Micro-table sur roulements MINISLIDE MS 4-25.22

	Numéro d´article	571 010 003
	Titre de l´article	MS 4-25.22
	Matériau	rostbeständiger, durchgehärteter Stahl
	Taille de construction	4
A	Hauteur du système (mm)	4
B	Largeur du système (mm)	7
B1	Largeur du rail (mm)	4
B2	Distance entre les surfaces de positionnement (mm)	1.5
J	Hauteur du chariot (mm)	3.7
J1	Hauteur du rail (mm)	2.1
H	Course (mm)	22
L	Longueur du système (mm)	25

Numéro d´article

571 010 003

Titre de l´article

MS 4-25.22

Matériau

rostbeständiger, durchgehärteter Stahl

Taille de construction

4

A

Hauteur du système (mm)

4

B

Largeur du système (mm)

7

B1

Largeur du rail (mm)

4

B2

Distance entre les surfaces de positionnement (mm)

1.5

J

Hauteur du chariot (mm)

3.7

J1

Hauteur du rail (mm)

2.1

H

Course (mm)

22

L

Longueur du système (mm)

25

L1	Espacement des trous de fixation	16
L2	Espacement entre le début et la fin des trous de fixation	4.5
e	Filet	M1.6
g	Longueur utile du filetage	1,5

C0	Capacité de charge statique en N	555
C	Capacité de charge dynamique (≙ C100) en N	337
M0Q	Couple statique latéral admissible (Nm)	1,19
M0L	Couple statique admissible dans le sens de la longueur (Nm)	1,46
MQ	Couple dynamique latéral admissible (Nm)	0,72
	Couple dynamique admissible dans le sens de la longueur	0,88
	Poids(g)	4,3

Micro-table sur roulements MINISLIDE MS 4-25.22 (571 010 003)
