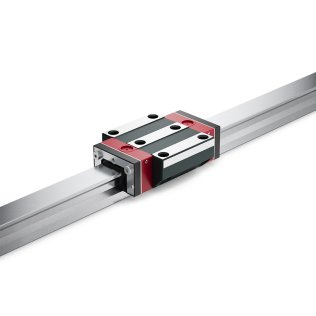

Chariot MONORAIL (MR-W-55-F-G1-V0-CN)
Élément #:
MR-W-55-F-G1-V0-CN
Disponibilité
en rupture
Typically ships within 4-6 semaines
| Numéro d´article | 580 107 482 | |
| Type (chariot MONORAIL) | MR | |
| Forme de construction du chariot | F | |
| Taille de construction | 55 | |
| Classe de précision | G1 | |
| Classe de préchargement | V0 | |
| Revêtement | CN |
| A | Hauteur du système en mm | 70 |
| B | Largeur du chariot en mm | 100 |
| B2 | Distance entre les faces de positionnement | 23,5 |
| C1 | Position du trou de lubrification central avant | 9 |
| C3 | Position du trou de lubrification latéral | 9 |
| C4 | Position du trou de lubrification latéral | 35,75 |
| C7 | Position du trou de lubrification latéral | 31,5 |
| J | Hauteur du chariot | 57 |
| L | Longueur du chariot | 172 |
| L1 | espacement des trous de fixation extérieurs | 75 |
| L6 | Longueur du corps en acier | 120 |
| N | espacement des trous de fixation latéraux | 75 |
| O | Hauteur de la face de référence | 12 |
| C0 | Capacité de charge statique (N) | 237 000 |
| C100 | Capacité de charge dynamique (N) | 131 900 |
| M0Q | Capacité de moment statique transversal (Nm) | 7 771 |
| M0L | Moment résistant statique longitudinal (Nm) | 4 738 |
| MQ | Capacité de moment transversal dynamique (Nm) | 4 325 |
| ML | Capacité de moment longitudinal dynamique (Nm) | 2 637 |
| Poids du rail (kg) | 3,7 |
