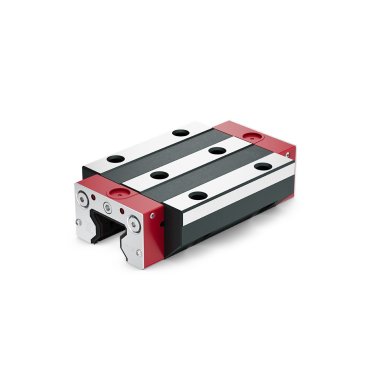

A
|
Hauteur du système en mm
|
36
|
|
B
|
Largeur du chariot en mm
|
70
|
|
B2
|
Distance entre les faces de positionnement
|
23,5
|
|

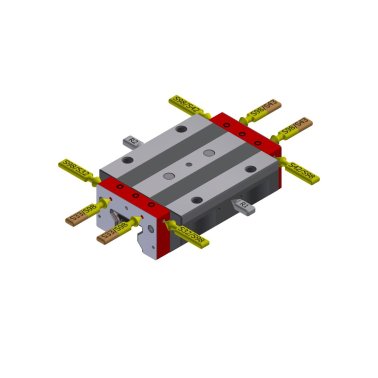

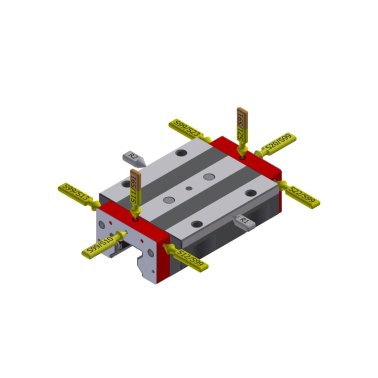

C1
|
Position du trou de lubrification central avant
|
5,5
|
|
C3
|
Position du trou de lubrification latéral
|
3,5
|
|
C4
|
Position du trou de lubrification latéral
|
24,2
|
|
C7
|
Position du trou de lubrification latéral
|
23,2
|
|
J
|
Hauteur du chariot
|
29,5
|
|
L
|
Longueur du chariot
|
110
|
|
L1
|
espacement des trous de fixation extérieurs
|
45
|
|
L2
|
Espacement des trous de fixation intérieurs
|
40
|
|
L6
|
Longueur du corps en acier
|
79,4
|
|
N
|
espacement des trous de fixation latéraux
|
57
|
|
O
|
Hauteur de la face de référence
|
7,5
|
