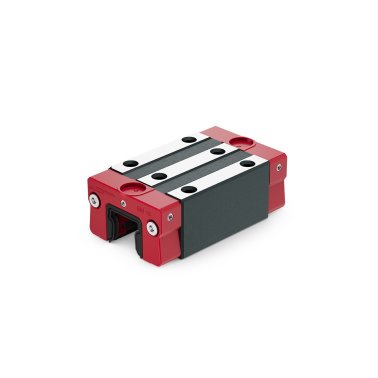

Chariot MONORAIL (BM-W-35-F-G2-V1-CN)
Élément #:
BM-W-35-F-G2-V1-CN
Disponibilité
en stock
Available 25 Poste
Typically ships within 3-5 jours
| Numéro d´article | 584 104 886 | |
| Type (chariot MONORAIL) | BM | |
| Forme de construction du chariot | F | |
| Taille de construction | 35 | |
| Classe de précision | G2 | |
| Classe de préchargement | V1 | |
| Revêtement | CN |
| A | Hauteur du système en mm | 48 |
| B | Largeur du chariot en mm | 70 |
| B2 | Distance entre les faces de positionnement | 18 |

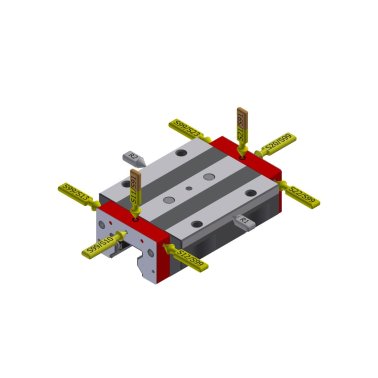

| C1 | Position du trou de lubrification central avant | 7 |
| C3 | Position du trou de lubrification latéral | 7 |
| C4 | Position du trou de lubrification latéral | 24,3 |
| C7 | Position du trou de lubrification latéral | 21,8 |
| J | Hauteur du chariot | 41 |
| L | Longueur du chariot | 111,9 |
| L1 | espacement des trous de fixation extérieurs | 50 |
| L6 | Longueur du corps en acier | 79,6 |
| N | espacement des trous de fixation latéraux | 50 |
| O | Hauteur de la face de référence | 8,5 |
| C0 | Capacité de charge statique (N) | 84 400 |
| C100 | Capacité de charge dynamique (N) | 38 700 |
| M0Q | Capacité de moment statique transversal (Nm) | 1 566 |
| M0L | Moment résistant statique longitudinal (Nm) | 1 252 |
| MQ | Capacité de moment transversal dynamique (Nm) | 718 |
| ML | Capacité de moment longitudinal dynamique (Nm) | 574 |
| Poids du rail (kg) | 1,4 |
