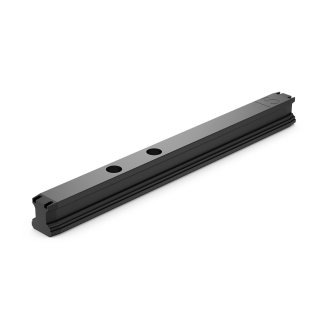

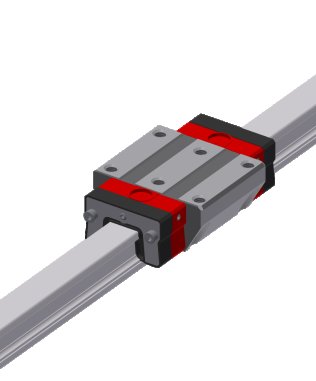

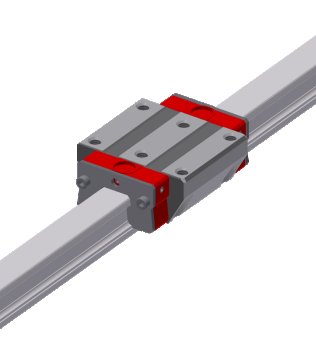

A
|
Hauteur du système en mm
|
42
|
|
B
|
Largeur du chariot en mm
|
62
|
|
B2
|
Distance entre les faces de positionnement
|
17
|
|
C1
|
Position du trou de lubrification central avant
|
10
|
|
C3
|
Position du trou de lubrification latéral
|
10
|
|
C4
|
Position du trou de lubrification latéral
|
22,2
|
|
C7
|
Position du trou de lubrification latéral
|
21,7
|
|
J
|
Hauteur du chariot
|
38,9
|
|
L
|
Longueur du chariot
|
97,6
|
|
L1
|
espacement des trous de fixation extérieurs
|
40
|
|
L2
|
Espacement des trous de fixation intérieurs
|
40
|
|
L6
|
Longueur du corps en acier
|
69,4
|
|
O
|
Hauteur de la face de référence
|
17
|
