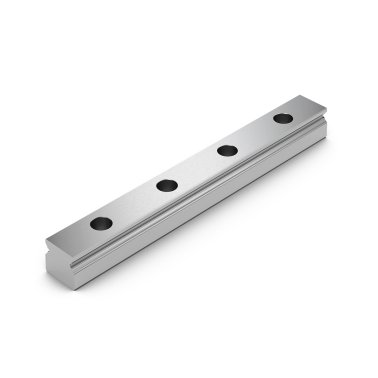

MINIRAIL rail

B1	Largeur du rail (mm)	12
J1	Hauteur du rail en mm	7,5
L3	Longueur du rail en mm	1000
	Diamètre de l`alésage du rail	3.5
g2	Hauteur de perçage de la marche	3
	Diamètre de la fraise du rail	6
L4	Espacement des trous de fixation	25
L5	position du premier trou de fixation	10
L10	Position du dernier trou de fixation	10
	Rail de poids (g/m)	598

B1

Largeur du rail (mm)

12

J1

Hauteur du rail en mm

7,5

L3

Longueur du rail en mm

1000

Diamètre de l`alésage du rail

3.5

g2

Hauteur de perçage de la marche

3

Diamètre de la fraise du rail

6

L4

Espacement des trous de fixation

25

L5

position du premier trou de fixation

10

L10

Position du dernier trou de fixation

10

Rail de poids (g/m)

598

	Numéro d´article	555 001 970
	Type (MINIRAIL)	MN
	Forme de construction du rail	12
	Classe de précision	G1
	Classe de préchargement	V1

MINIRAIL rail (MN 12-G1-V1)
