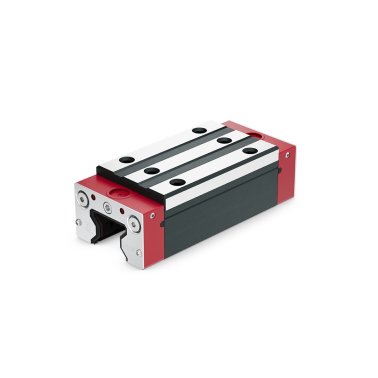

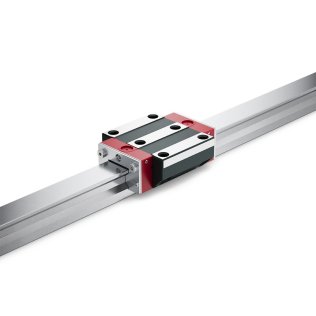

MONORAIL Wagen (MR-W-45-D-G0-V2-CN)
Artikel #:
MR-W-45-D-G0-V2-CN
Verfügbarkeit
Auf Lager
Verfügbar 46 Artikel
| Materialnummer | 580 103 273 | |
| Typ (MONORAIL) | MR | |
| Bauform (Wagen) | D | |
| Baugröße | 45 | |
| Genauigkeitsklasse | G0 | |
| Vorspannklasse | V2 | |
| Beschichtung | CN |
| A | Systemhöhe in mm | 70 |
| B | Wagenbreite in mm | 86 |
| B2 | Abstand Anschlagflächen | 20,5 |

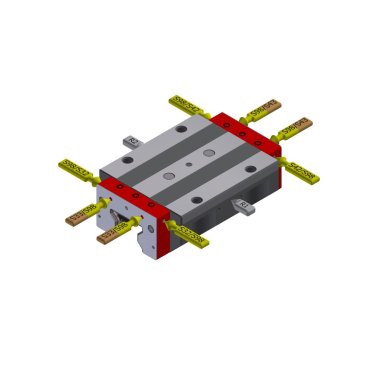

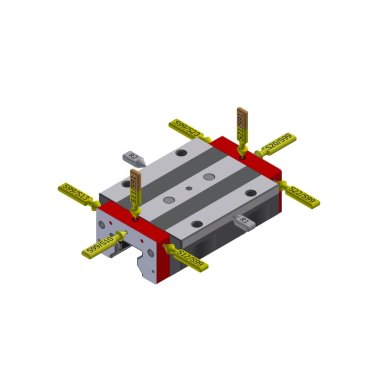

| C1 | Pos. Schmierbohrung vorne mittig | 18 |
| C3 | Position Schmierbohrung seitlich | 18 |
| C4 | Position Schmierbohrung seitlich | 38,75 |
| C7 | Position Schmierbohrung oben | 34,5 |
| J | Wagenhöhe | 60 |
| L | Wagenlänge mit Abstreifern | 180 |
| L1 | Abstand Befestigungsbohrungen aussen | 80 |
| L6 | Länge Stahlkörper | 135 |
| N | Abstand Befestigungsbohrungen quer | 60 |
| O | Höhe Anschlag Wagen | 10 |
| C0 | Statische Tragzahl (N) | 229.500 |
| C100 | Dynamische Tragzahl (N) | 127.800 |
| M0Q | Zul. Statisches Moment quer (Nm) | 6.333 |
| M0L | Zul. Statisches Tragmoment längs (Nm) | 5.161 |
| MQ | Zul. Dynamisches Moment quer (Nm) | 3.527 |
| ML | zul. Dynamisches Moment längs (Nm) | 2.874 |
| Gewicht Wagen (kg) | 4 |
