MONORAIL Schiene BM S
- Sehr gute dynamische Eigenschaften, hohe Wirtschaftlichkeit
- Erhältlich in Standardausführung Norm (N)
- Baugröße BM15 - BM 45
- Schienenlänge frei konfigurierbar
- Alle Genauigkeitsklassen erhältlich
- Geradheit KC
- Nicht beschichtet
- Von oben verschraubbar
- Trapezförmiges Schienenprofil

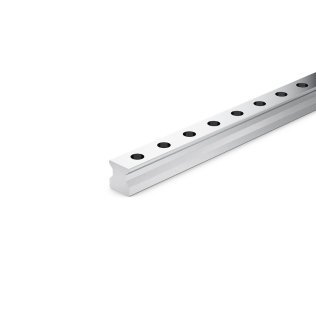

MONORAIL Schiene MR S
- Hohe Steifigkeit, große dynamische und statische Tragfähigkeit
- Erhältlich in Standardausführung Norm (N)
- Baugröße MR 25 - MR 65
- Schienenlänge frei konfigurierbar
- Alle Genauigkeitsklassen erhältlich
- Geradheit KC
- Nicht beschichtet
- Von oben verschraubbar
- O-Geometrie zur Realisierung von großen inneren Stützabständen

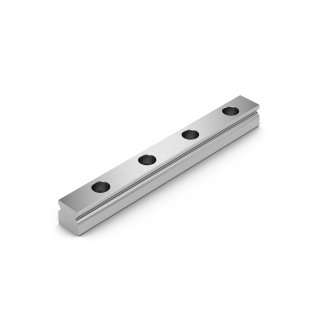

MINIRAIL Schiene
- Prozesssicherheit dank überlegenem Design
- Geringe Verschmutzungsgefahr dank geringen Spaltmassen zwischen Wagen und Schiene
- Präzise, robust und zuverlässig
- Erhältlich in den Standardschienenbreiten 5, 7, 9, 12 und 15, sowie den Breitgrößen 14, 18, 24 und 42
- Erhältlich in zwei Genauigkeitsklassen (G1 und G3)
- Schienenlänge frei konfigurierbar
- Führungslaufbahn mit gotischem Profil
MONORAIL Wagen BM W
- 4-reihige Kugelführung in O-Anordnung
- Ruhiges, gleichmäßiges Laufverhalten durch minimale Reibung
- Vielzahl an Schmiermöglichkeiten
- Maximale Geschwindigkeit 5 m/s
- Maximale Beschleunigung 100 m/s²
- Einsetzbar bei einer Arbeitstemperatur von -40°C bis + 80°C
- Einsetzbar in industriellen Anwendungen mit hohen Anforderungen an Geschwindigkeit, Zuverlässigkeit und Konstanz der Laufeigenschaften

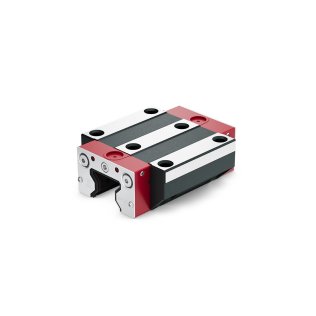

MONORAIL Wagen MR W
- Hohe Steifigkeit durch Rollen mit logarithmischem Profil als Wälzkörper
- Große dynamische und statische Tragfähigkeit
- Hohe Laufruhe
- Vielzahl an Schmiermöglichkeiten
- Maximale Geschwindigkeit 3 m/s
- Maximale Beschleunigung 50 m/s²
- Einsetzbar bei einer Arbeitstemperatur von -40°C bis + 80°C
- Bauzustand 4S

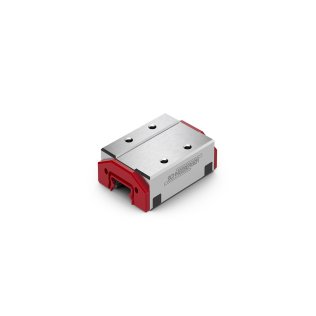

MINIRAIL Wagen
- Geschwindigkeiten bis 5 m/s und Beschleunigungen bis 300 m/s2
- Die präzis gefertigten Wagen lassen sich beliebig austauschen
- Geringe Verschmutzungsgefahr dank geringen Spaltmassen zwischen Wagen und Schiene
- Geringe Hubpulsation dank optimal geformten Kugelumlenkungen
- Vakuumtauglich bis 10-7 mbar
- Einsetzbar in Temperaturbereichen von -40°C bis +80°C
- Verfügbar in vier Größen: MNNS (kurz), MNN (Standard), MNNL (lang) und MNNXL (extra lang)
Kunststoffstopfen
- Manuelle Montage mit einfachen Mitteln
- Für den Einsatz bei geschützten Achsen oder in schmutzarmer Umgebung, wie z.B. im Handlingbereich, empfohlen
- Zubehör MONORAIL BM
- Liefermenge: Beutel je 25 Stück
Zusatzabstreifer
- Viton® (Fluorkautschuk)
- Geeignet für Anwendungen mit aggressiven Kühlschmierstoffen
- Nachträgliche Montage ohne ein Abfahren der Wagen von der Schiene ist möglich
- Einsetzbar in Kombination mit dem Blechabstreifer ABM
- Zubehör MONORAIL BM
Blechabstreifer
- Schutz der Dichtlippen von Wagen und Zusatzabstreifern vor heißen Spänen
- Wegschieben von großen, losen Schmutzpartikeln
- Idealerweise einsetzbar in Kombination mit Zusatzabstreifern ZBV
- Zubehör MONORAIL BM
Schmierplatte
- Lange Schmierintervalle bis zu 5000 km bzw. 12 Monate, abhängig von der Anwendung
- Mit Schrauben verschlossene Nachfüllöffnungen
- Reduzierter Aufwand für Schmier- und Verteilfunktion
- Geringe Umweltbelastung durch minimalen Schmierstoffverbrauch
- Lange Lebensdauer der Abstreifer durch Ölabgabe auch auf der Schienenoberseite
- Gleiche Abmessungen wie die Stirnplatte der Wagen
- Einsetzbar in trockener und sauberer Umgebung z.B. in Nebenachsen von Werkzeugmaschinen
- Zubehör MONORAIL BM
Montageschiene
- Empfehlung: Montageschiene im Wagen belassen zum Schutz vor Verschmutzung der Kugeln
- Bohrungen, um die beiden inneren Schrauben des Führungswagens zu Montieren und anzuziehen
- Zubehör MONORAIL BM
Kunstoffstopfen
- Manuelle Montage mit einfachen Mitteln
- Für den Einsatz bei geschützten Achsen oder in schmutzarmer Umgebung, wie z.B. im Handlingbereich empfohlen
- Zubehör MONORAIL MR
- Liefermenge: Beutel je 25 Stück
Messingstopfen
- Fachgerechte Montage mit Hilfe eines hydraulischen Montagewerkzeugs MWH empfohlen
- Zubehör MONORAIL MR
Stahlstopfen zweiteilig
- Für Anwendungen mit erhöhten Anforderungen an die mechanische Stabilität und Ebenheit der Schienenoberfläche, z.B. bei erhöhter mechanischer Beanspruchung oder im offenen Spanraum
- Verbinden die Vorteile einer einfachen Sehr präzisen Montage und hoher mechanischer Stabilität
- Zubehör MONORAIL MR
Zusatzabstreifer
- Viton® (Fluorkautschuk)
- Für Anwendungen mit aggressiven Kühlschmierstoffen geeignet
- Nachträgliche Montage ohne ein Abfahren der Wagen von der Schiene ist möglich
- In Kombination mit dem Blechabstreifer ASM einsetzbar
- Zubehör MONORAIL MR
Blechabstreifer
- Verwendung Für das Entfernen von großen und lose Schmutzpartikel von der Schiene
- Radiale Spalt zwischen Abstreifer und Schiene ist so ausgelegt, dass sich die Partikel nicht verklemmen können
- in Kombination mit Zusatzabstreifern ZCV besonders wirksam
- Zubehör MONORAIL MR
Montageschiene
- Empfehlung: Montageschiene im Wagen belassen zum Schutz vor Verschmutzung der Kugeln
- Bohrungen, um die beiden inneren Schrauben des Führungswagens zu Montieren und anzuziehen
- Zubehör MONORAIL MR
Schmierplatte
- Lange Schmierintervalle bis zu 5000 km bzw. 12 Monate, abhängig von der Anwendung
- Mit Schrauben verschlossene Nachfüllöffnungen
- Reduzierter Aufwand für Schmier- und Verteilfunktion
- Geringe Umweltbelastung durch minimalen Schmierstoffverbrauch
- Lange Lebensdauer der Abstreifer durch Ölabgabe auch auf der Schienenoberseite
- Gleiche Abmessungen wie die Stirnplatte der Wagen
- Einsetzbar in trockener und sauberer Umgebung z.B. in Nebenachsen von Werkzeugmaschinen
SN3-T
Trichterschmiernippel M3
passend für Baugröße BM 15, BM 20*, BM 25*, BM 30* und MR 25*
*unterschiedliche Gewindedurchmesser je nach Schmieranschluss verfügbar. Bitte beachten Sie die Zeichnung auf unserer Produktdetailseite zu den Führungswagen.
SN6
Kegelschmiernippel gerade
passend für Baugröße BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 bis MR 65
*unterschiedliche Gewindedurchmesser je nach Schmieranschluss verfügbar. Bitte beachten Sie die Zeichnung auf unserer Produktdetailseite zu den Führungswagen.
SN6-45
Kegelschmiernippel 45°
passend für Baugröße BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 bis MR 65
*unterschiedliche Gewindedurchmesser je nach Schmieranschluss verfügbar. Bitte beachten Sie die Zeichnung auf unserer Produktdetailseite zu den Führungswagen.
SN6-T
Trichterschmiernippel M6
passend für Baugröße BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 bis MR 65
*unterschiedliche Gewindedurchmesser je nach Schmieranschluss verfügbar. Bitte beachten Sie die Zeichnung auf unserer Produktdetailseite zu den Führungswagen.
SN6-90
Kegelschmiernippel 90°
passend für Baugröße BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 bis MR 65
*unterschiedliche Gewindedurchmesser je nach Schmieranschluss verfügbar. Bitte beachten Sie die Zeichnung auf unserer Produktdetailseite zu den Führungswagen.
SA6-RD
Schmieradapter M8, außen rund
passend für Baugröße BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 bis MR 65
*unterschiedliche Gewindedurchmesser je nach Schmieranschluss verfügbar. Bitte beachten Sie die Zeichnung auf unserer Produktdetailseite zu den Führungswagen.
SA6-6KT-M8x1
Schmieradapter mit Außensechskant M8
passend für Baugröße BM 20*, BM 25*, BM 30*, BM 35, BM 45, MR 25*, MR 30 bis MR 65
*unterschiedliche Gewindedurchmesser je nach Schmieranschluss verfügbar. Bitte beachten Sie die Zeichnung auf unserer Produktdetailseite zu den Führungswagen.
