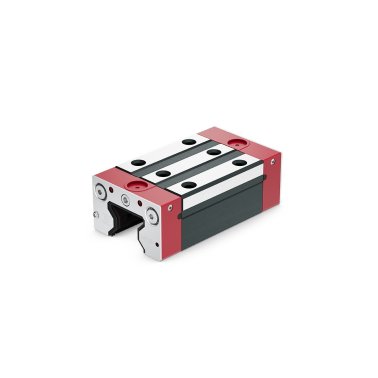

MONORAIL Wagen (MR-W-25-F-G0-V0-CN)

Artikel #: MR-W-25-F-G0-V0-CN

Reference side

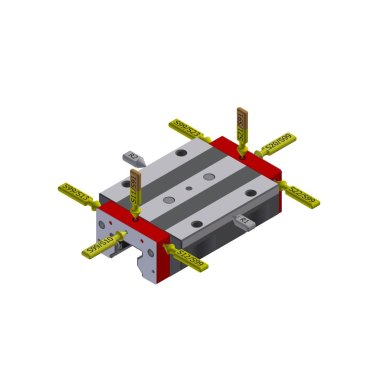

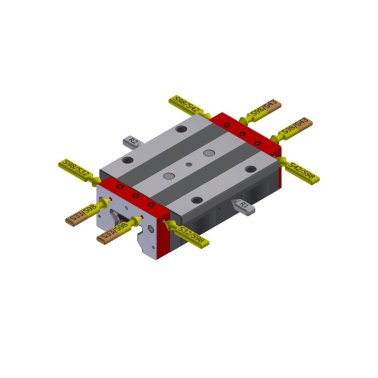

Greasing option *

Greasing *

Internal order processing *

Verfügbarkeit

Nicht auf Lager

Versandfertig in: 4-6 Wochen

Der Artikel ist nicht auf Lager. Kontaktieren Sie uns für weitere Information.

	Materialnummer	580 107 410
	Typ (MONORAIL)	MR
	Bauform (Wagen)	F
	Baugröße	25
	Genauigkeitsklasse	G0
	Vorspannklasse	V0
	Beschichtung	CN

A	Systemhöhe in mm	36
B	Wagenbreite in mm	48
B2	Abstand Anschlagflächen	12,5
C1	Pos. Schmierbohrung vorne mittig	5,5
C3	Position Schmierbohrung seitlich	3,5
C4	Position Schmierbohrung seitlich	18
C7	Position Schmierbohrung oben	17
J	Wagenhöhe	29,5
L	Wagenlänge mit Abstreifern	88
L1	Abstand Befestigungsbohrungen aussen	35
L6	Länge Stahlkörper	57
N	Abstand Befestigungsbohrungen quer	35
O	Höhe Anschlag Wagen	7,5

C0	Statische Tragzahl (N)	49.800
C100	Dynamische Tragzahl (N)	27.700
M0Q	Zul. Statisches Moment quer (Nm)	733
M0L	Zul. Statisches Tragmoment längs (Nm)	476
MQ	Zul. Dynamisches Moment quer (Nm)	408
ML	zul. Dynamisches Moment längs (Nm)	265
	Gewicht Wagen (kg)	0,5

MONORAIL Wagen (MR-W-25-F-G0-V0-CN)

Zubehör

Zusatzabstreifer ZCV 25

Blechabstreifer ASM 25

Montageschiene MRM 25

Schmierplatte SPL 25-MR

SN3-T

SA3-D3

SV3-D3
