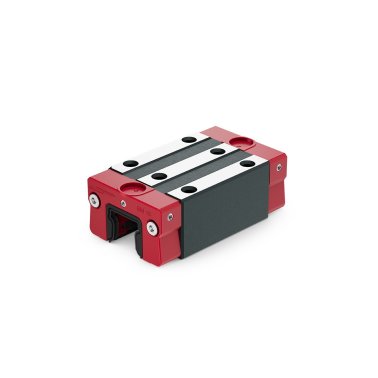

MONORAIL Wagen (BM-W-45-F-G0-V0-CN)
Artikel #:
BM-W-45-F-G0-V0-CN
Verfügbarkeit
Nicht auf Lager
Versandfertig in: 4-6 Wochen
| Materialnummer | 584 104 915 | |
| Typ (MONORAIL) | BM | |
| Bauform (Wagen) | F | |
| Baugröße | 45 | |
| Genauigkeitsklasse | G0 | |
| Vorspannklasse | V0 | |
| Beschichtung | CN |
| A | Systemhöhe in mm | 60 |
| B | Wagenbreite in mm | 86 |
| B2 | Abstand Anschlagflächen | 20,5 |

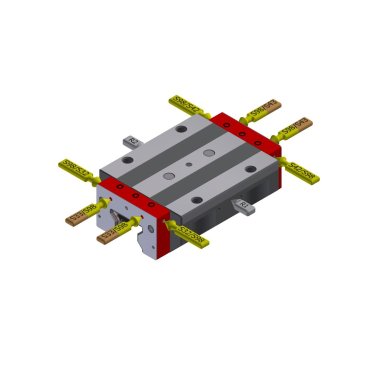

| C1 | Pos. Schmierbohrung vorne mittig | 8 |
| C3 | Position Schmierbohrung seitlich | 8 |
| C4 | Position Schmierbohrung seitlich | 31,1 |
| C7 | Position Schmierbohrung oben | 27,1 |
| J | Wagenhöhe | 50,8 |
| L | Wagenlänge mit Abstreifern | 137,4 |
| L1 | Abstand Befestigungsbohrungen aussen | 60 |
| L6 | Länge Stahlkörper | 99,1 |
| N | Abstand Befestigungsbohrungen quer | 60 |
| O | Höhe Anschlag Wagen | 10 |
| C0 | Statische Tragzahl (N) | 134.800 |
| C100 | Dynamische Tragzahl (N) | 61.900 |
| M0Q | Zul. Statisches Moment quer (Nm) | 3.193 |
| M0L | Zul. Statisches Tragmoment längs (Nm) | 2.498 |
| MQ | Zul. Dynamisches Moment quer (Nm) | 1.466 |
| ML | zul. Dynamisches Moment längs (Nm) | 1.147 |
| Gewicht Wagen (kg) | 2,7 |
