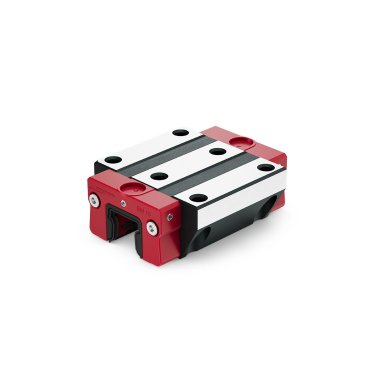

MONORAIL Wagen (BM-W-35-A-G0-V3-CN)
Artikel #:
BM-W-35-A-G0-V3-CN
Verfügbarkeit
Auf Lager
Verfügbar 12 Artikel
Versandfertig in: 3-5 Tage
| Materialnummer | 584 104 872 | |
| Typ (MONORAIL) | BM | |
| Bauform (Wagen) | A | |
| Baugröße | 35 | |
| Genauigkeitsklasse | G0 | |
| Vorspannklasse | V3 | |
| Beschichtung | CN |

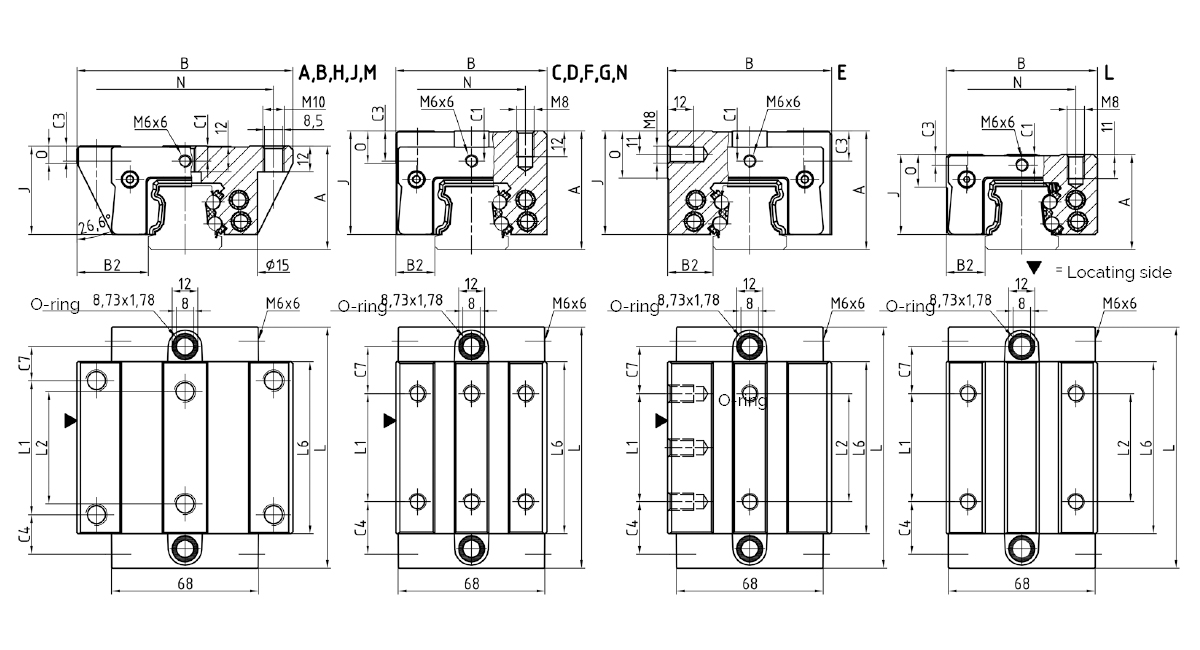

| A | Systemhöhe in mm | 48 |
| B | Wagenbreite in mm | 100 |
| B2 | Abstand Anschlagflächen | 33 |
| C1 | Pos. Schmierbohrung vorne mittig | 7 |
| C3 | Position Schmierbohrung seitlich | 7 |
| C4 | Position Schmierbohrung seitlich | 18,3 |
| C7 | Position Schmierbohrung oben | 15,8 |
| J | Wagenhöhe | 41 |
| L | Wagenlänge mit Abstreifern | 111,9 |
| L1 | Abstand Befestigungsbohrungen aussen | 62 |
| L2 | Abstand Befestigungsbohrungen innen | 52 |
| L6 | Länge Stahlkörper | 79,6 |
| N | Abstand Befestigungsbohrungen quer | 82 |
| O | Höhe Anschlag Wagen | 8,5 |
| C0 | Statische Tragzahl (N) | 84.400 |
| C100 | Dynamische Tragzahl (N) | 38.700 |
| M0Q | Zul. Statisches Moment quer (Nm) | 1.566 |
| M0L | Zul. Statisches Tragmoment längs (Nm) | 1.252 |
| MQ | Zul. Dynamisches Moment quer (Nm) | 718 |
| ML | zul. Dynamisches Moment längs (Nm) | 574 |
| Gewicht Wagen (kg) | 1,8 |
