MONORAIL Wagen (BM-W-35-D-G0-V2-CN)
Artikel #:
BM-W-35-D-G0-V2-CN
Verfügbarkeit
Auf Lager
Verfügbar 10 Artikel
Versandfertig in: 3-5 Tage
| Materialnummer | 584 105 110 | |
| Typ (MONORAIL) | BM | |
| Bauform (Wagen) | D | |
| Baugröße | 35 | |
| Genauigkeitsklasse | G0 | |
| Vorspannklasse | V2 | |
| Beschichtung | CN |
| A | Systemhöhe in mm | 55 |
| B | Wagenbreite in mm | 70 |
| B2 | Abstand Anschlagflächen | 18 |

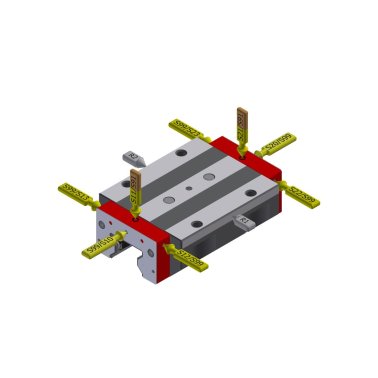

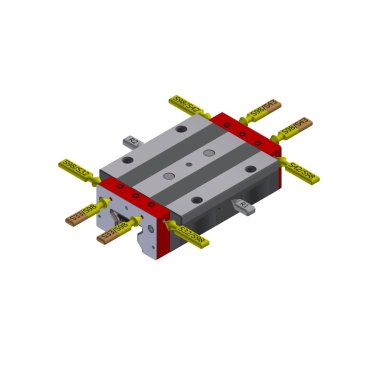

| C1 | Pos. Schmierbohrung vorne mittig | 14 |
| C3 | Position Schmierbohrung seitlich | 14 |
| C4 | Position Schmierbohrung seitlich | 26,1 |
| C7 | Position Schmierbohrung oben | 23,6 |
| J | Wagenhöhe | 48 |
| L | Wagenlänge mit Abstreifern | 137,4 |
| L1 | Abstand Befestigungsbohrungen aussen | 72 |
| L6 | Länge Stahlkörper | 105,1 |
| N | Abstand Befestigungsbohrungen quer | 50 |
| O | Höhe Anschlag Wagen | 15 |
| C0 | Statische Tragzahl (N) | 110.300 |
| C100 | Dynamische Tragzahl (N) | 46.700 |
| M0Q | Zul. Statisches Moment quer (Nm) | 2.048 |
| M0L | Zul. Statisches Tragmoment längs (Nm) | 2.104 |
| MQ | Zul. Dynamisches Moment quer (Nm) | 867 |
| ML | zul. Dynamisches Moment längs (Nm) | 891 |
| Gewicht Wagen (kg) | 2,2 |
