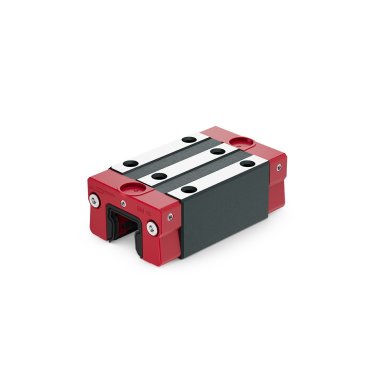

MONORAIL Wagen (BM-W-25-F-G0-V1-CN)

Artikel #: BM-W-25-F-G0-V1-CN

Reference side

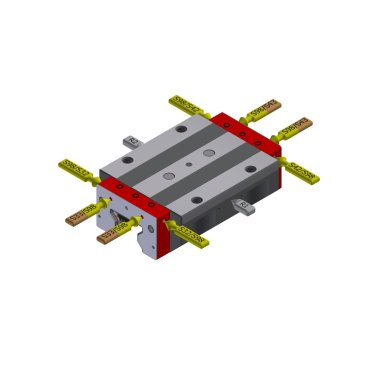

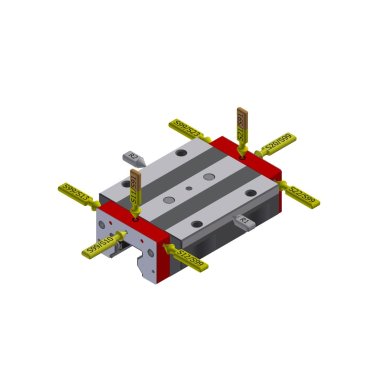

Greasing option *

Greasing *

Internal order processing *

Verfügbarkeit

Auf Lager

Verfügbar 9 Artikel

Versandfertig in: 3-5 Tage

	Materialnummer	584 104 817
	Typ (MONORAIL)	BM
	Bauform (Wagen)	F
	Baugröße	25
	Genauigkeitsklasse	G0
	Vorspannklasse	V1
	Beschichtung	CN

A	Systemhöhe in mm	36
B	Wagenbreite in mm	48
B2	Abstand Anschlagflächen	12,5
C1	Pos. Schmierbohrung vorne mittig	5,5
C3	Position Schmierbohrung seitlich	5,5
C4	Position Schmierbohrung seitlich	18,8
C7	Position Schmierbohrung oben	18,5
J	Wagenhöhe	30,5
L	Wagenlänge mit Abstreifern	84,9
L1	Abstand Befestigungsbohrungen aussen	35
L6	Länge Stahlkörper	59,5
N	Abstand Befestigungsbohrungen quer	35
O	Höhe Anschlag Wagen	10

C0	Statische Tragzahl (N)	46.100
C100	Dynamische Tragzahl (N)	21.100
M0Q	Zul. Statisches Moment quer (Nm)	631
M0L	Zul. Statisches Tragmoment längs (Nm)	513
MQ	Zul. Dynamisches Moment quer (Nm)	289
ML	zul. Dynamisches Moment längs (Nm)	235
	Gewicht Wagen (kg)	0,6

MONORAIL Wagen (BM-W-25-F-G0-V1-CN)

Zubehör

Zusatzabstreifer ZBV 25

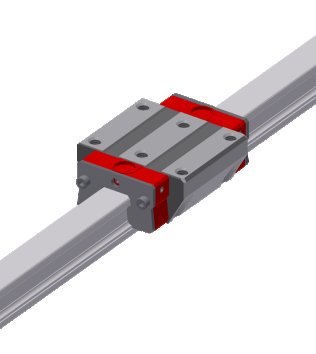

Blechabstreifer ABM 25

Schmierplatte SPL 25-BM

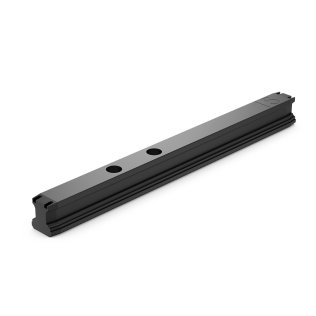

Montageschiene MBM 25

SN3-T

SA3-D3

SV3-D3
