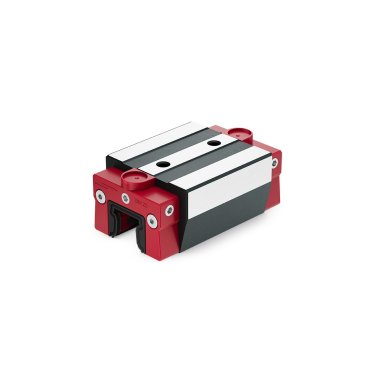

MONORAIL Wagen (BM-W-25-E-G0-V3-CN)

Artikel #: BM-W-25-E-G0-V3-CN

Reference side

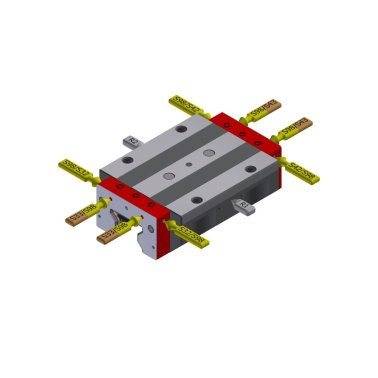

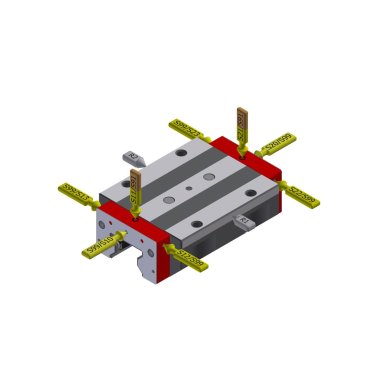

Greasing option *

Greasing *

Internal order processing *

Verfügbarkeit

Nicht auf Lager

Versandfertig in: 4-6 Wochen

Der Artikel ist nicht auf Lager. Kontaktieren Sie uns für weitere Information.

	Materialnummer	584 104 815
	Typ (MONORAIL)	BM
	Bauform (Wagen)	E
	Baugröße	25
	Genauigkeitsklasse	G0
	Vorspannklasse	V3
	Beschichtung	CN

A	Systemhöhe in mm	40
B	Wagenbreite in mm	57
B2	Abstand Anschlagflächen	17
C1	Pos. Schmierbohrung vorne mittig	9,5
C3	Position Schmierbohrung seitlich	9,5
C4	Position Schmierbohrung seitlich	18,8
C7	Position Schmierbohrung oben	18,5
J	Wagenhöhe	34,5
L	Wagenlänge mit Abstreifern	84,9
L1	Abstand Befestigungsbohrungen aussen	35
L2	Abstand Befestigungsbohrungen innen	35
L6	Länge Stahlkörper	59,5
O	Höhe Anschlag Wagen	15

C0	Statische Tragzahl (N)	46.100
C100	Dynamische Tragzahl (N)	21.100
M0Q	Zul. Statisches Moment quer (Nm)	631
M0L	Zul. Statisches Tragmoment längs (Nm)	513
MQ	Zul. Dynamisches Moment quer (Nm)	289
ML	zul. Dynamisches Moment längs (Nm)	235
	Gewicht Wagen (kg)	0,7

MONORAIL Wagen (BM-W-25-E-G0-V3-CN)

Zubehör

Zusatzabstreifer ZBV 25

Blechabstreifer ABM 25

Schmierplatte SPL 25-BM

Montageschiene MBM 25

SN3-T

SA3-D3

SV3-D3
