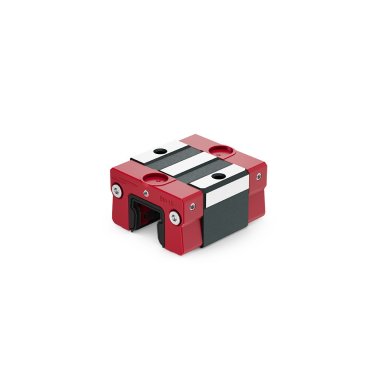

MONORAIL Wagen (BM-W-20-K-G0-V1-CN)

Artikel #: BM-W-20-K-G0-V1-CN

Reference side

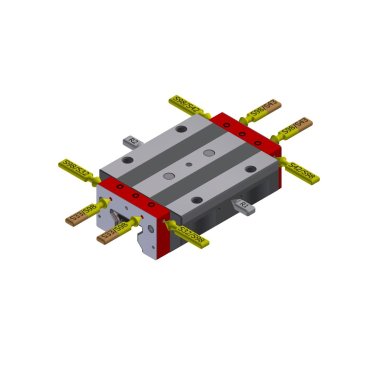

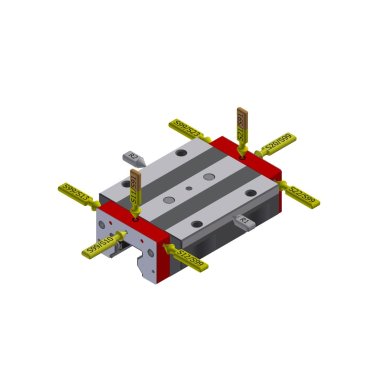

Greasing option *

Greasing *

Internal order processing *

Verfügbarkeit

Nicht auf Lager

Versandfertig in: 4-6 Wochen

Der Artikel ist nicht auf Lager. Kontaktieren Sie uns für weitere Information.

	Materialnummer	584 104 793
	Typ (MONORAIL)	BM
	Bauform (Wagen)	K
	Baugröße	20
	Genauigkeitsklasse	G0
	Vorspannklasse	V1
	Beschichtung	CN

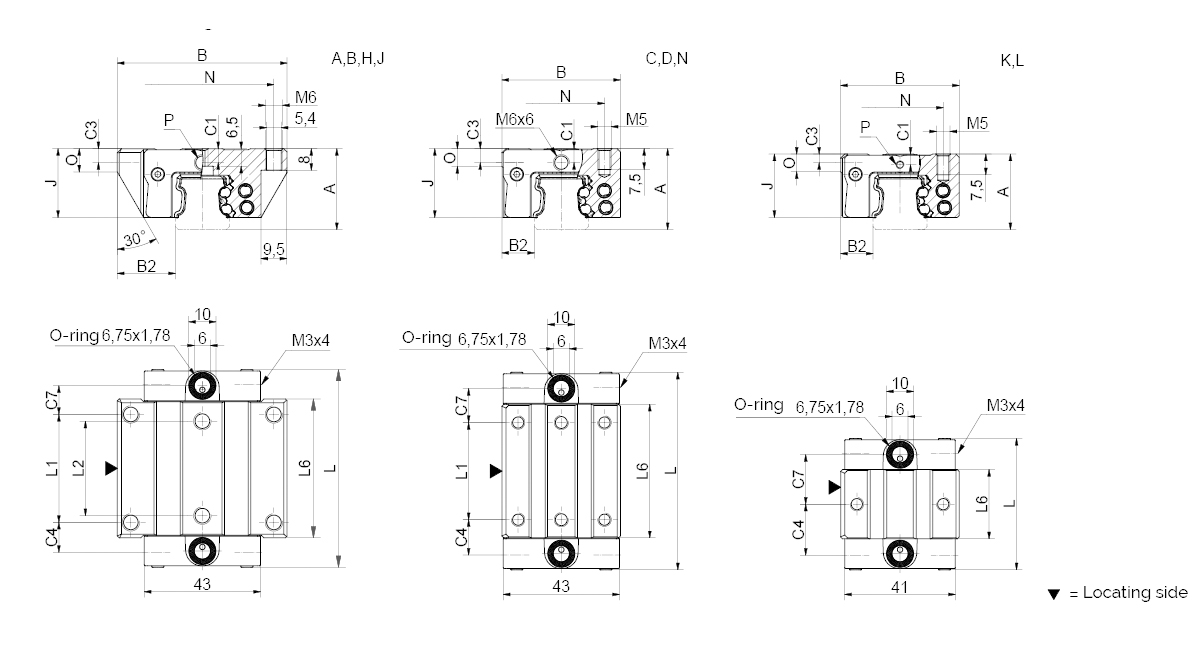

A	Systemhöhe in mm	28
B	Wagenbreite in mm	44
B2	Abstand Anschlagflächen	12
C1	Pos. Schmierbohrung vorne mittig	4
C3	Position Schmierbohrung seitlich	3,2
C4	Position Schmierbohrung seitlich	18,9
C7	Position Schmierbohrung oben	18,4
J	Wagenhöhe	23,5
L	Wagenlänge mit Abstreifern	48,7
L6	Länge Stahlkörper	25,7
N	Abstand Befestigungsbohrungen quer	32
O	Höhe Anschlag Wagen	6,5

C0	Statische Tragzahl (N)	13.100
C100	Dynamische Tragzahl (N)	8.400
M0Q	Zul. Statisches Moment quer (Nm)	150
M0L	Zul. Statisches Tragmoment längs (Nm)	58
MQ	Zul. Dynamisches Moment quer (Nm)	99
ML	zul. Dynamisches Moment längs (Nm)	37
	Gewicht Wagen (kg)	0,3

MONORAIL Wagen (BM-W-20-K-G0-V1-CN)

Zubehör

Zusatzabstreifer ZBV 20

Blechabstreifer ABM 20

Schmierplatte SPL 20-BM

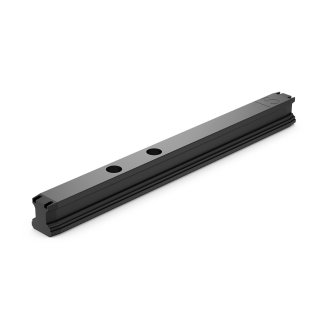

Montageschiene MBM 20

SN3-T

SA3-D3

SV3-D3
