Produkte
/
Kugel MINIRAIL
/
Kugel MINIRAIL Wagen
/

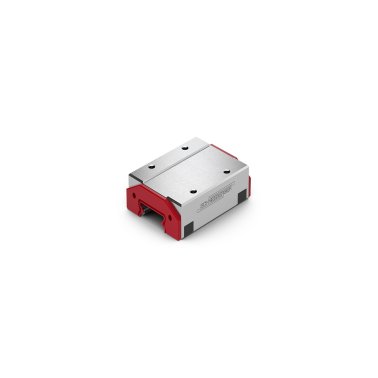

MINIRAIL Wagen
MINIRAIL Wagen
(
MNN 15-G1
)
Artikel #:
MNN 15-G1
Internal order processing
*
Standard
Express
Verfügbarkeit
Auf Lager
Versandfertig in: 3-5 Tage
Preis anzeigen
Materialnummer
555 002 040
Typ (MINIRAIL Wagen)
MNN
Baugröße
15
Genauigkeitsklasse
G1
A
Systemhöhe in mm
16
B
Systemhöhe in mm
32
B2
Abstand Anschlagflächen
8,5
L
Wagenlänge mit Abstreifern
43,7
L1
Abstand Befestigungsbohrungen aussen
20
L6
Länge Stahlkörper
40,7
N
Abstand Befestigungsbohrungen quer
25
O
Höhe Anschlag Wagen
4,9
C0
Statische Tragzahl (N)
5.620
M0Q
Zul. Statisches Moment quer (Nm)
42,7
M0L
Zul. Statisches Tragmoment längs (Nm)
28,1
MQ
Zul. Dynamisches Moment quer (Nm)
27,9
ML
zul. Dynamisches Moment längs (Nm)
18,4
Gewicht Wagen (g)
81
