Produkte
/
Rolltische
/

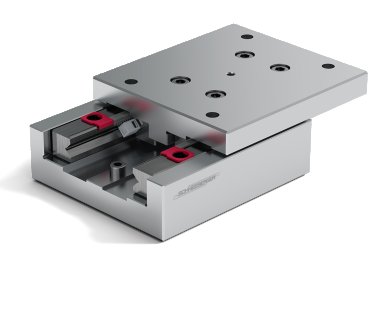

Rolltisch NKL 3-55
Rolltisch NKL 3-55
(
570 890 000
)
Artikel #:
570 890 000
Internal order processing
*
Standard
Express
Verfügbarkeit
Auf Lager
Versandfertig in: 3-5 Tage
Preis anzeigen
Materialnummer
570 890 000
Materialbezeichnung
NKL 3-55
Material
Aluminium
Baugröße
3
A
Systemhöhe
25
B
Systembreite
60
Dw
Durchmesser Wälzkörper
3
H
Hub
30
L
Systemlänge
55
L2
Abstand Befestigungsreihe unten
25
*L6
Anfangs-/ Endabstand Bohrungen oben
27.5
L7
Anfangs-/ Endabstand Bohrungen unten
10
b2
Abstand Befestigungsbohrung unten quer
40
b3
Abstand Befestigungsbohrung Stirnseite
25
d
Durchmesser Senkungsbohrung
7.5
d1
Durchmesser Bohrung
4.5
d2
Gewinde
M4
h
Höhe Flansch
8,2
h1
Bohrungslochtiefe
3,2
t
Maß t
8,5
C / C100 in N
910
Gewicht(kg)
0,29
