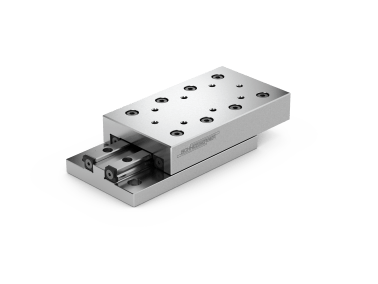

Rolltisch NK 2-50-B

L2

Abstand Befestigungsreihe unten

15

*L6

Anfangs-/ Endabstand Bohrungen oben

17.5

L7

Anfangs-/ Endabstand Bohrungen unten

5

b2

Abstand Befestigungsbohrung unten quer

30

b3

Abstand Befestigungsbohrung Stirnseite

16

*b4

Abstand Befestigungsbohrung oben quer

15

d

Durchmesser Senkungsbohrung

6

d1

Durchmesser Bohrung

3.5

d2

Gewinde

M2

*d3

Gewinde oben

M3

h

Höhe Flansch

6,5

h1

Bohrungslochtiefe

3

n

Stirnseitige Befestigungsbohrung von oben

3,4

t

Maß t

8

	C / C100 in N	595
	Gewicht(kg)	0,26

Rolltisch NK 2-50-B (570 801 238)
