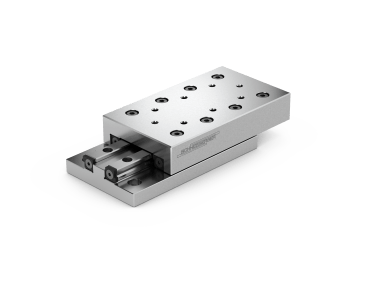

Rolltisch NK 1-35-B

L2

Abstand Befestigungsreihe unten

10

*L6

Anfangs-/ Endabstand Bohrungen oben

12.5

L7

Anfangs-/ Endabstand Bohrungen unten

3.5

b2

Abstand Befestigungsbohrung unten quer

22

b3

Abstand Befestigungsbohrung Stirnseite

12

*b4

Abstand Befestigungsbohrung oben quer

10

d

Durchmesser Senkungsbohrung

4.4

d1

Durchmesser Bohrung

2.55

d2

Gewinde

M2

*d3

Gewinde oben

M2

h

Höhe Flansch

5,5

h1

Bohrungslochtiefe

3

n

Stirnseitige Befestigungsbohrung von oben

2,5

t

Maß t

7

	C / C100 in N	350
	Gewicht(kg)	112

Rolltisch NK 1-35-B (570 890 048)
