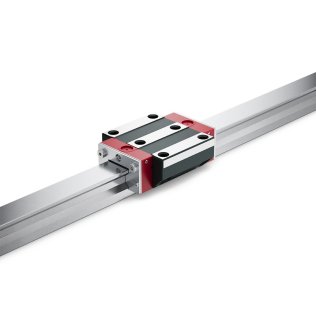

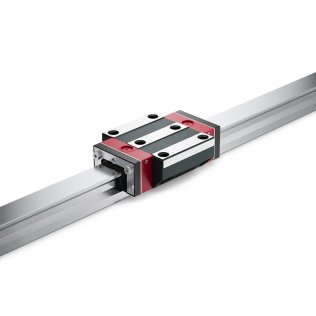

MONORAIL Wagen (MR-W-30-C-G1-V1-CN)
Artikel #:
MR-W-30-C-G1-V1-CN
Verfügbarkeit
Nicht auf Lager
Versandfertig in: 4-6 Wochen
| Materialnummer | 580 107 426 | |
| Typ (MONORAIL) | MR | |
| Bauform (Wagen) | C | |
| Baugröße | 30 | |
| Genauigkeitsklasse | G1 | |
| Vorspannklasse | V1 | |
| Beschichtung | CN |
| A | Systemhöhe in mm | 45 |
| B | Wagenbreite in mm | 60 |
| B2 | Abstand Anschlagflächen | 16 |
| C1 | Pos. Schmierbohrung vorne mittig | 9 |
| C3 | Position Schmierbohrung seitlich | 9 |
| C4 | Position Schmierbohrung seitlich | 22 |
| C7 | Position Schmierbohrung oben | 22 |
| J | Wagenhöhe | 38,5 |
| L | Wagenlänge mit Abstreifern | 108 |
| L1 | Abstand Befestigungsbohrungen aussen | 40 |
| L6 | Länge Stahlkörper | 70 |
| N | Abstand Befestigungsbohrungen quer | 40 |
| O | Höhe Anschlag Wagen | 8 |
| C0 | Statische Tragzahl (N) | 74.900 |
| C100 | Dynamische Tragzahl (N) | 39.500 |
| M0Q | Zul. Statisches Moment quer (Nm) | 1.332 |
| M0L | Zul. Statisches Tragmoment längs (Nm) | 966 |
| MQ | Zul. Dynamisches Moment quer (Nm) | 702 |
| ML | zul. Dynamisches Moment längs (Nm) | 510 |
| Gewicht Wagen (kg) | 0,9 |
