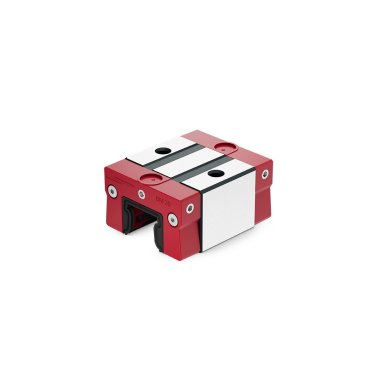

MONORAIL Wagen (BM-W-35-N-G1-V2-CN)
Artikel #:
BM-W-35-N-G1-V2-CN
Verfügbarkeit
Nicht auf Lager
Versandfertig in: 4-6 Wochen
| Materialnummer | 584 105 118 | |
| Typ (MONORAIL) | BM | |
| Bauform (Wagen) | N | |
| Baugröße | 35 | |
| Genauigkeitsklasse | G1 | |
| Vorspannklasse | V2 | |
| Beschichtung | CN |
| A | Systemhöhe in mm | 48 |
| B | Wagenbreite in mm | 70 |
| B2 | Abstand Anschlagflächen | 18 |

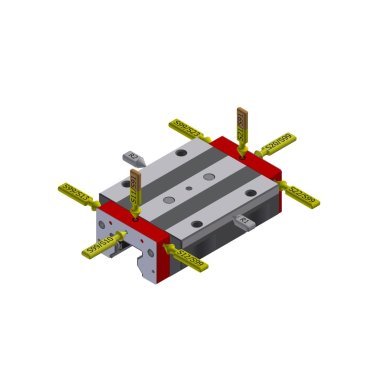

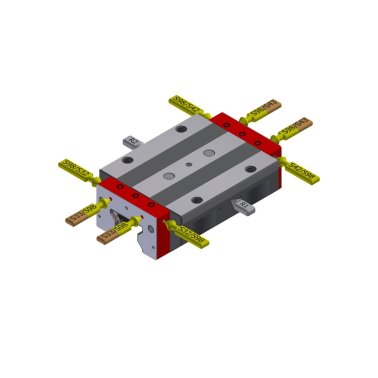

| C1 | Pos. Schmierbohrung vorne mittig | 7 |
| C3 | Position Schmierbohrung seitlich | 7 |
| C4 | Position Schmierbohrung seitlich | 33,5 |
| C7 | Position Schmierbohrung oben | 31 |
| J | Wagenhöhe | 41 |
| L | Wagenlänge mit Abstreifern | 8,2 |
| L6 | Länge Stahlkörper | 47,9 |
| N | Abstand Befestigungsbohrungen quer | 50 |
| O | Höhe Anschlag Wagen | 15 |
| C0 | Statische Tragzahl (N) | 37.700 |
| C100 | Dynamische Tragzahl (N) | 25.800 |
| M0Q | Zul. Statisches Moment quer (Nm) | 717 |
| M0L | Zul. Statisches Tragmoment längs (Nm) | 240 |
| MQ | Zul. Dynamisches Moment quer (Nm) | 492 |
| ML | zul. Dynamisches Moment längs (Nm) | 172 |
| Gewicht Wagen (kg) | 0,9 |
